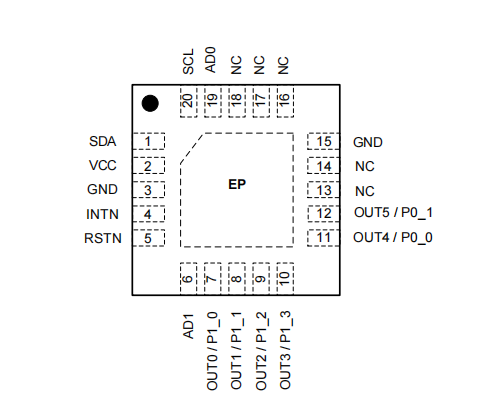

HTR3306 是一款 6 路 多功 能 LED 驅 動 器和 GPIO控制器, 2.5V~5.5V電源供電。10個IO端口中的任何一個都可以配置為LED模式或 GPIO模式。此外，任何GPIO都可以單獨配置 為輸入或輸出。 通電后，6個IO端口配置默認為GPIO輸出，默認狀態根據AD0和AD1決定。所有配置為輸入的IO端口都會持續監控狀態變化，并具有8μs 的防抖動時間，IO口的變化由INTN輸出指示。當GPIO狀態通過I 2C接口被讀取時，INTN輸出 被清除。 當IO端口配置為LED模式時，可以通過I 2C接口 將LED驅動器的電流設置在0~IMAX之間，并可以以該值除以256步進行線性調光。默認最大電流（IMAX）為37mA，可在全局在控制寄存器 中更改IMAX。 HTR3306支持breathing功能，使其實現燈效變 得更為容易，其有兩種模式:blinking模式和 fading模式。 HTR3306提供QFN3×3-20L封裝

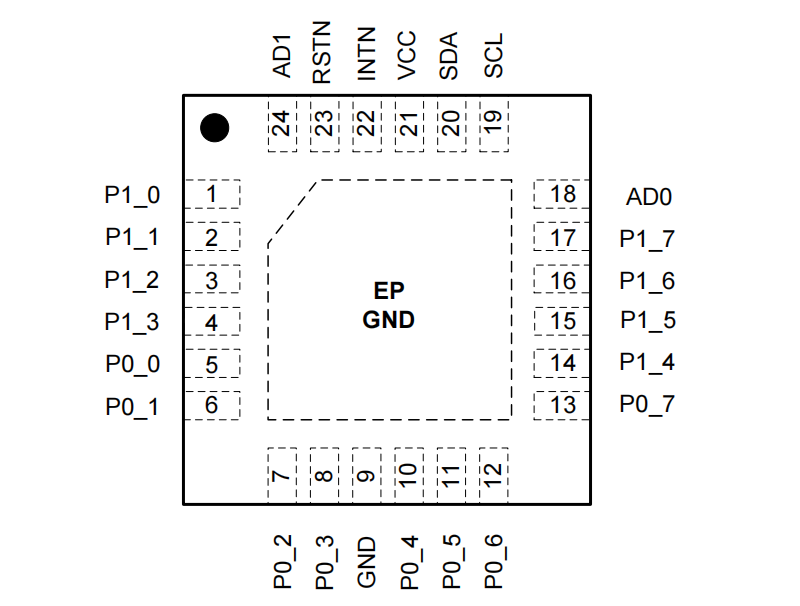

HTR3316是一款16路多功能LED驅動器和GPIO控制器，2.5V~5.5V電源供電。16個I0端口中的任何一個都可以配置為LED模式或GPIO模式。此外，任何GPIO都可以單獨配置為輸入或輸出。通電后，16個I0端口配置默認為GPIO輸出，默認狀態根據AD0和AD1決定。所有配置為輸入的I0端口都會持續監控狀態變化，并具有8us的防抖動時間，10口的變化由INTN輸出指示。當GPIO狀態通過I2C接口被讀取時，INTN輸出被清除。當I0端口配置為LED模式時，可以通過I2C接口將LED驅動器的電流設置在0~lMAx之間，并可以以該值除以256步進行線性調光。默認最大電流(lmAx)為37mA，可在全局在控制寄存器中更改lMAX。
HTR3316支持breathing功能,使其實現燈效變得更為容易，其有兩種模式:blinking模式和fading模式。HTR3316提供QFN4x4-24L封裝。

當LED的陽極接VCC時，需將芯片的AD1/AD0接VCC，確保GPIO的上電默認狀態為高或高阻，從而LED不會意外工作。GPIO的上電默認狀態由AD1/AD0的電平決定，具體參
看PDF表1。P1 0~P1 3,PO 0~P0 1這6路的驅動能力做了優化，在驅動LED背光時建議選取這幾路。

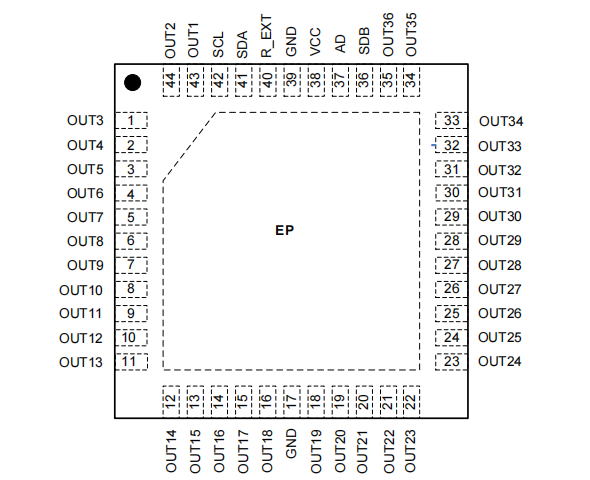

HTR3236是一款36路LEDPWM驅動器，PWM頻率可固定為3kHz或22kHz。每一路最大輸出電流可通過外置電阻RExT調節，最大38mA，并可獨立控制4檔可選。每一路可通過I2C單獨控
制256級細膩亮度調節。主控器件通過1C接口對HTR3236進行編程控制,通過將SDB腳拉低或軟件設置可關斷芯片，進入低功耗模式。HTR3236使用QFN-44L(5mmx5mm)封裝。工作電壓在2.5V到5.5V，可在-40'C to +85'C工作。

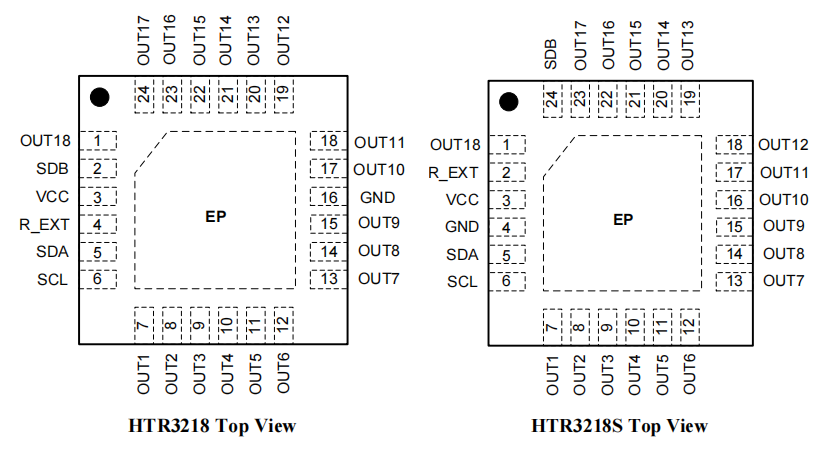

HTR3218是一款18路LEDPWM驅動器，PWM頻率可固定為3kHz或22kHz。每一路最大輸出電流可通過外置電阻REXT調節，最大38mA，并可獨立控制4檔可選。每一路可通過12C單獨控制256級細膩亮度調節。主控器件通過12C接口對HTR3218進行編程控制,通過將SDB腳拉低或軟件設置可關斷芯片，進入低功耗模式。HTR3218使用QFN-24L(4mmx4mm)封裝。工作電壓在2.5V到5.5V，可在-40'C to+85'C工作。

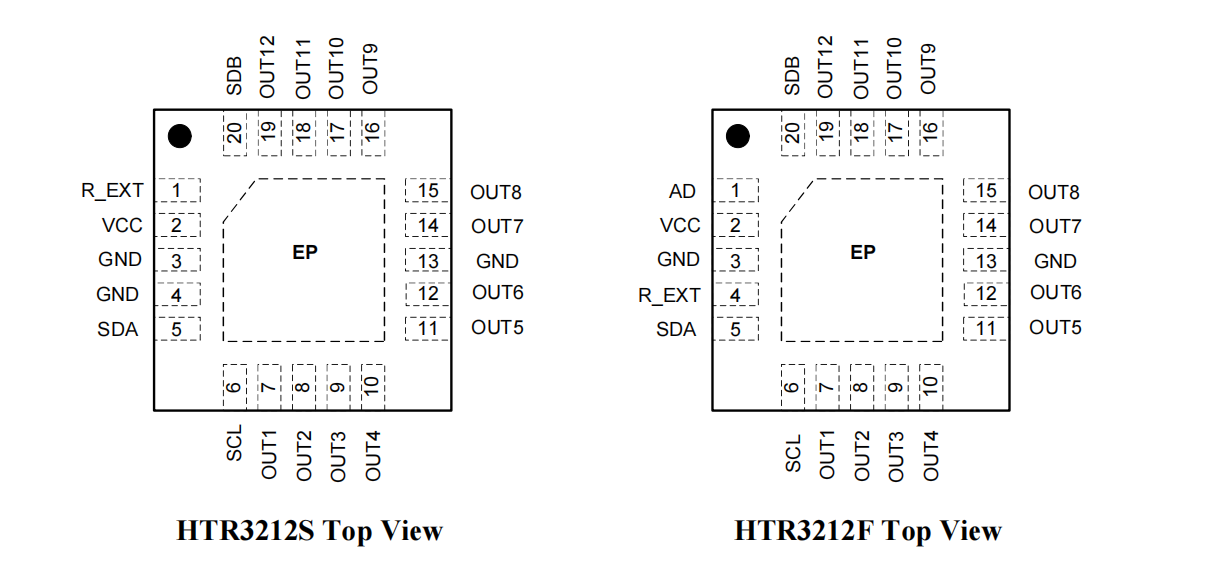

HTR3212是一款12路LEDPWM驅動器，PWM頻率可固定為3kHz或22kHz。每一路最大輸出電流可通過外置電阻REx調節，最大38mA，并可獨立控制4檔可選。每一路可通過C單獨控制256級細膩亮度調節。主控器件通過12C接口對HTR3212進行編程控制,通過將SDB腳拉低或軟件設置可關斷芯片，進入低功耗模式。HTR3212使用QFN-20L(3mmx3mm)封裝。工作電壓在2.5V到5.5V，可在-40'C to +85°C工
作。

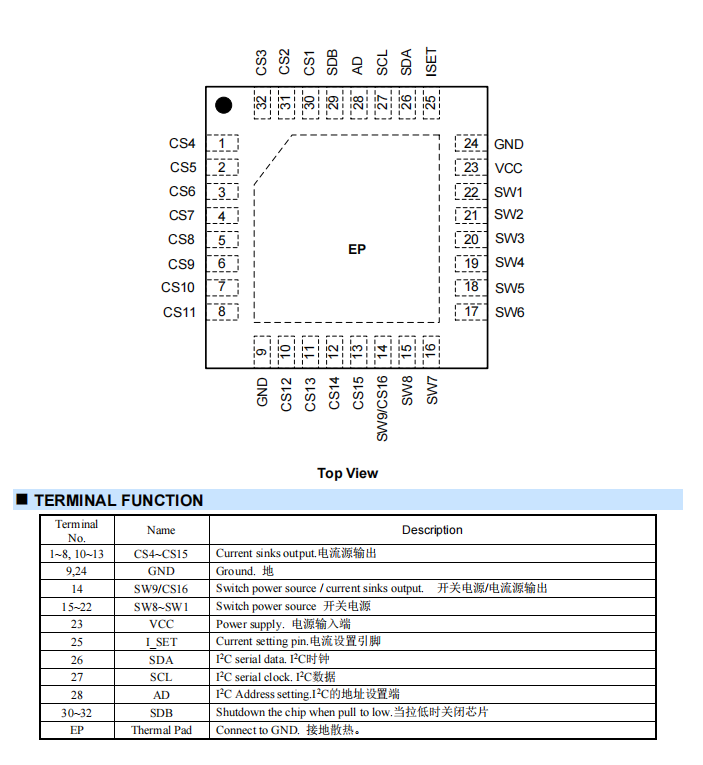

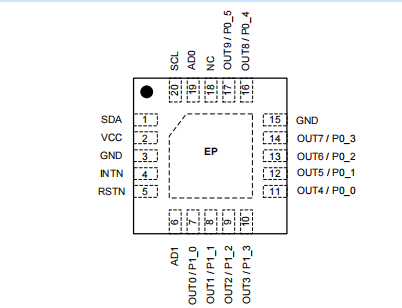

 HTR3229替代IS31FL3729  HTR3310替代AW9110B HTR3306替代AW9106 HTR3316替代AW9523 HTR3236替代 IS31FL3236A SN3236 HTR3218替代SN3218 IS31FL3218 HTR3212替代SN3112 IS31FL3206
