如何檢測鋰電池電量？

  眾所周知，鋰電池在我們的日常生活中隨處可見，小到玩具，手機等日常消費品，大到汽車，都可以看到鋰電池的身影。電子產品里大都有鋰電池，那么如何檢測鋰電池電量呢？

     鋰電池電量測量常見分為這三種：電壓測量法、電池充放電曲線測電壓法、庫侖計。

電壓測量法：

通過采集電池的電壓，然后顯示電池電量。最常見的做法就是，用4顆LED做電量指示，4.1V~4.2V滿格 ，表示有100%的電，3.8V~4.1V三格，表示還剩75%的電量，3.7V~3.8V兩格 ，表示還剩50%的電量，3.5V~3.7V一格，表示還剩25%的電量。這種測量非常不準確，常用于低端玩具和電動自行車的電量顯示。電量顯示是一個區間，無法顯示具體電量。



該測量方法存在一個比較大的誤差就是電池在外接負載的情況下，不同負載在工作時，電池兩端電壓會有較大的差異，因此常見于在電動車剛啟動時電量會突降。原因在于電機剛啟動時所需要的功率較大，電流大，會拉低電池的電壓。

此種測量方法常用于靜態功耗和工作功耗差不多的應用場景。

電池充放電曲線測電壓法：

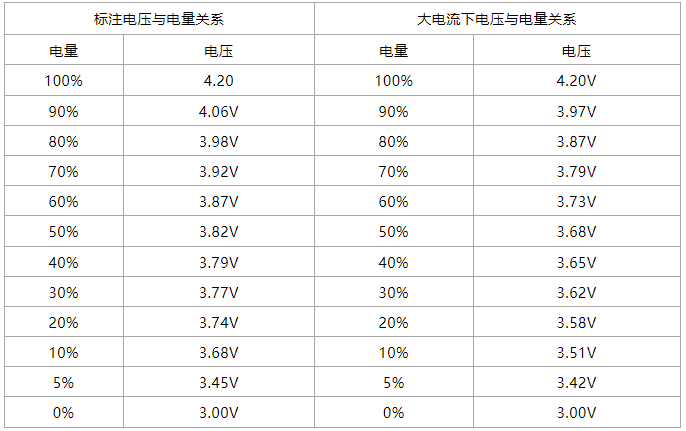

下面給出一個標準的電壓對電池剩余容量的表格（左側）以及大電流恒流放電電池電壓對容量的表格（右側），此表只能大致提供參考，還需實際測試。



實際做法：

取一塊電池，用一個比較準確的庫侖計來測試這顆電池的電量。在不同電量下分別記錄這顆電池的電量，然后記錄對應在該電量下的空載電壓。在正常工作外接負載的場景下，在不同電量下分別記錄這顆電池的電量，然后記錄對應在該電量下的帶載電壓。將結果統計在Excel表格里，然后將結果生成一個大致的相對函數，MCU最后根據函數來計算當前電量的結果，這種方法相比第一種方法更靠譜，誤差與之相比會小的多，做的好可以控制在5%以內。

不過此種方法也存在缺陷：不同電池它的充放電曲線不一樣，特別是新舊電池充放電曲線會有較大不同，還有一個電池受溫度影響較大，不同廠家生產的電池也會有較大不同，如果所有電池都用這函數，或許會有較大的誤差，因此此函數只能用同一批次的電池，如果電池更換，得需要重新計算。

以上兩種測量電池電量方法都不太準確，因此最后講一種比較精確量電池電量的方法：

庫侖計原理：

通過實時采樣電池回路流經的電流大小，電流是隨時間變化的，然后通過把這個變化的電流和時間進行積分，就可以得到準確的電量。當充電時，電池從沒電到充滿電這段時間里，實時采集電池的充電電流，然后和時間進行積分算出電池容量。當電路工作時，電池對電路放電，實時采集電池的放電電流，然后和時間進行積分，得出用掉了多少電量，最后用電池的容量減去用掉的電量就是電池剩下的電量，這樣操作，電量指示就會很準確了。

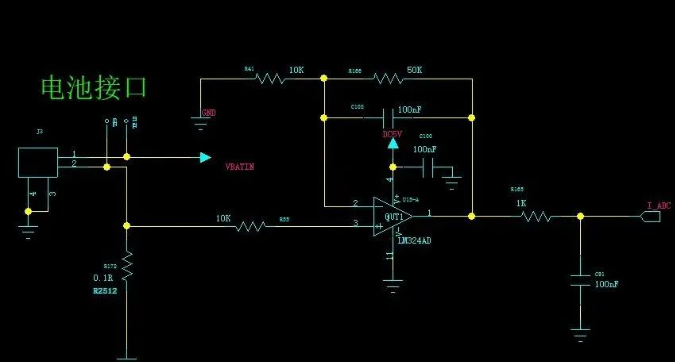

庫侖計參考電路：

  如上面的參考電路所示，在電池的負極串一個采樣電阻下地，再經過運算放大器放大給單片機的ADC采樣，軟件里經過積分等算法算出電量。
