電荷泵升壓單聲道功放
產品名稱：NS4830 5.3W 單聲AB/D類音頻功率放大器附加自適應 Charge Pump模塊
型號： NS4830
產片介紹：NS4830 是一款 AB D 類工作模式可切換，電容式升壓型，5 3W 高效率的單聲道音頻功放。芯片內部固定增益 24 倍，有效減少了外圍元器件的數量。AB D 類工作模式可通過一個控制管腳高低電平切換，以匹配不同的應用環境。
產片介紹：NS4830 是一款 AB D 類工作模式可切換，電容式升壓型，5 3W 高效率的單聲道音頻功放。芯片內部固定增益 24 倍，有效減少了外圍元器件的數量。AB D 類工作模式可通過一個控制管腳高低電平切換，以匹配不同的應用環境。
┄┄┄詳細介紹┄┄┄
1 說明
NS4830 是一款 AB/D 類工作模式可切換，電容 式升壓型，5.3W 高效率的單聲道音頻功放。芯片內部固定增益 24 倍，有效減少了外圍元器件的數量。AB/D 類工作模式可通過一個控制管腳高低電平切換，以匹配不同的應用環境。即使在 D 類工作模式下，NS4830 采用先進的技術，在全帶寬范圍內極大地降低了 EMI 干擾，最大限度地減少對其他部件的影響。另外 NS4830 還具備電源自適應能力，當電源電壓低的時候，功放會自動降低增益，從而減少功放的輸出功率。
NS4830 在 4.2V 的工作電壓時，能夠向 4? 負載提供高達 5.3W 的輸出功率。NS4830 內置過熱保護功能，有效地保護芯片在異常工作狀況下不被損壞。并且利用擴頻技術充分優化全新電路設計,80%以上的效率更加適合低電壓，高功率輸出的音頻系統。
NS4830 提供 eSOP10 封裝，額定的工作溫度范圍為-40℃至 85℃。
2 特性
● 集成自適應 Charge Pump 升壓模塊
● AB/D 類工作模式切換
● 輸出功率：
5.3W (Load=4? ,VBAT=4.2V, Class D ,THD+N=10%)
4.4W (Load=4? , VBAT=4.2V,Class D,THD+N=1%)
● 推薦工作電壓：2.7V～5.5V
● 關斷電流＜1uA
● 待機電流：4.5mA
● eSOP10 封裝
3 應用范圍
● 藍牙音箱
● 擴音器
● 其他便攜音響

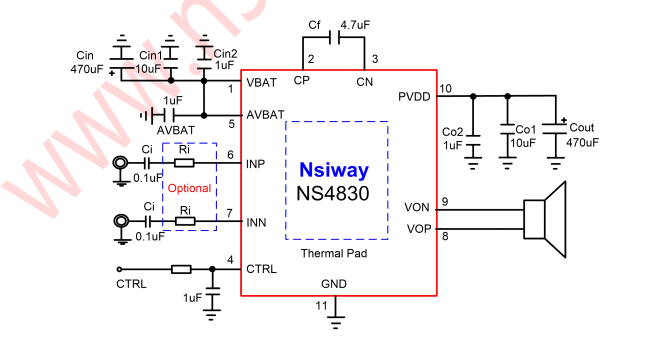

4 應用電路
