LDO線性穩壓芯片
產品名稱：LN1176(24V 低功耗 100mA 低壓差 CMOS 電壓穩壓器)
型號： LN1176
產片介紹：LN1176系列是使用24V高壓CMOS技術開發的低壓差，高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內 置有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。
產片介紹：LN1176系列是使用24V高壓CMOS技術開發的低壓差，高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內 置有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。
┄┄┄詳細介紹┄┄┄
■ 產品概述
LN1176系列是使用24V高壓CMOS技術開發的低壓差，高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內置有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。為了使負載電流不超過輸出晶體管的電流容量，內置了過載電流保護電路、短路保護電路。
■ 產品特點
● 可選擇輸出電壓：可以在1.2～5.0V的范圍內選擇,并以0.1 V 為單位進級
● 輸出電壓精度高：精度可達±2.0%
● 消耗電流少：典型值 2μA
● 輸出電流大：可輸出 100mA（VIN≥VOUT+1V）
● 內置保護：內置過流保護和負載短路保護電路
● 最大工作電壓：24V
■ 封裝
● SOT-89-3L
● SOT-23L
● SOT23-5L
● TO-92
■ 用途
● 移動電話
● 無繩電話
● 相機、攝像機
● 手持游戲機
● 手持式 AV 設備
● 基準電壓源
● 電池供電設備

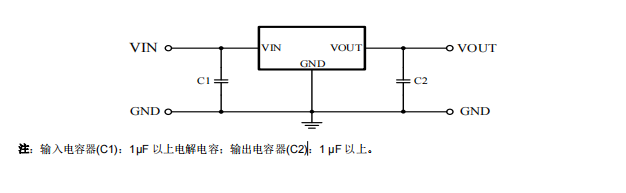

■ 典型應用電路
