產品名稱：NS4897 帶使能功能 5V 常開線性鋰電池充放電管理 IC
型號： NS4897
產片介紹： NS4897 是一款集成降壓轉換器、鋰電池充電管 理和電池狀態顯示的多功能電源管理 IC，能夠為便攜式鋰電池充電提供完整的解決方案。芯片內置多重保護功能，使其在應用時僅需極少的外圍器件，即可有效的減小 PCB 尺寸，降低方案的成本。
產片介紹： NS4897 是一款集成降壓轉換器、鋰電池充電管 理和電池狀態顯示的多功能電源管理 IC，能夠為便攜式鋰電池充電提供完整的解決方案。芯片內置多重保護功能，使其在應用時僅需極少的外圍器件，即可有效的減小 PCB 尺寸，降低方案的成本。
┄┄┄詳細介紹┄┄┄
1 說明
NS4897 是一款集成降壓轉換器、鋰電池充電管 理和電池狀態顯示的多功能電源管理 IC，能夠為便攜式鋰電池充電提供完整的解決方案。芯片內置多重保護功能，使其在應用時僅需極少的外圍器件，即可有效的減小 PCB 尺寸，降低方案的成本。
NS4897 充電模式支持(0V)涓流/恒流/恒壓三段式充電模式。放電模式采用 1MHz 的 PWM 工作方式，更高效為輸出提供升壓。
另外，芯片具有 LED 顯示和 EN 使能功能，能夠實現霍爾驅動實現開/關蓋功能，無需外圍電路。 芯片包含多重保護功能，最大程度上提高芯片的可靠性和方案的安全性。
NS4897 采用 SOP8 的標準封裝。
2 特性 充電部分
● (0V)涓流/恒流/恒壓三段式充電
● 內部設定 300mA 充電電流
● 線性工作模式充電
● 內置自動復充功能和充電截止功能
● 內部預設 4.2V 充電浮充電壓
● 內置過溫保護
放電部分
● 同步升壓輸出 5.1V
● 放電開關頻率 1MHz
● 放電效率最高達 93%
● 同步升壓最大輸出電流 500mA
● EN 接低電平使能開機待機電流＜80uA@3.0V
● EN 接高電平使能關機待機電流＜60uA@3.0V
● 放電截止電流≤10mA，關閉 LED 指示燈
● 內置自動負載檢測升壓功能
● 內置電池欠壓鎖存和過溫保護
LED 顯示和 EN 使能功能
● 支持充電狀態和放電狀態顯示
● 支持霍爾驅動實現開/關蓋功能，無需外圍電路
3 應用范圍
● 移動電源
● 藍牙耳機充電倉
● 便攜式鋰電池充電設備等

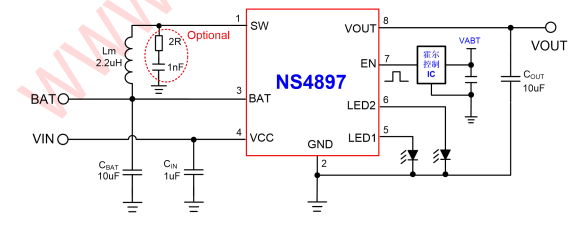

4 典型應用電路
