目  錄
1. 產品概述 2
2. 主要特性 2
3. 系統框圖 5
4. 管腳配置 6
5. 中央處理器 9
5.1 Instruction Set 9
5.2 ROM 11
5.3 RAM 12
5.4 CPU SFR 13
5.5 SFR 14
5.6 OPTION 16
6. 功能模塊 18
6.1 CLOCK 18
6.2 MODE 19
6.3 INT 20
6.4 GPIO 23
6.5 Timer 27
6.5.1 Time Base 27
6.5.2 Timer0 28
6.5.3 Timer1 30
6.6 ADC 39
6.7 WDT 43
6.8 CMP 44
6.9 Reset 45
6.10 LVD 48
6.11 QC 49
6.12MOVC 50
7. 電氣特性 51
7.1 電氣特性極限參數 51
7.2 直流特性 51
7.3 振蕩器特性 52
7.4 ADC特性 52
8. 封裝尺寸 54
8.1 SOP16封裝 54
8.2 SOP14封裝 55
8.3 SOP8封裝 56
歷史記錄

1. 產品概述

PT8M3103A 是一款 A/D 型 8 位 MCU，其內置 1K*16bit MTP ROM、64*8bit SRAM、12 位高精度
ADC、Timer、PWM、比較器、快充等功能，具有高性能精簡指令集、低工作電壓、低功耗特性。應用于小家電、消費類電子產品等電子應用領域。


2. 主要特性

n CPU

- RISC 內核，支持 59 條指令
- 支持 8 級硬件堆棧
- 指令周期可配置為 2T，4T，8T，16T
- 復位向量位于 000H
- 支持 9 種中斷源，不支持中斷優先級，中斷向量入口地址為 008H
- 支持直接與間接數據尋址方式
- 程序存儲器 MTP ROM：1K*16bit，可重復燒寫 100 次
- 數據存儲器 SRAM：64*8bit

n I/O 口

- 14 個雙向 I/O 端口，帶 SMIT 輸入，可配置為漏極開路、內置上拉電阻及下拉電阻
- P0.5、P1.5 腳復合有外部中斷功能
- P1.3、P1.4 可設置輸出一固定電平，實現快充誘導
- P0.3~P0.6 IO 口可配置為大電流輸出 50mA@VDD=5V/VOUT=0.9VDD
- IO 灌電流 15mA@VDD=5V/VOUT=0.1VDD
- IO 拉電流-10mA@VDD=5V/VOUT=0.9VDD
- 所有 IO 口具備睡眠喚醒功能
- I/O 輸入電壓門限 2 檔選擇：輸入高/低電壓=0.7VDD/0.3VDD 或 0.45VDD/0.2VDD

n ADC

- 高精度 12 位 ADC
- 10 個外部輸入通道（AD0~AD9）、外部輸入通道 1 的 1/4 電壓及外部輸入通道 2 的 1/4 電壓
- 2 個內部特殊通道（內部 1/4VDD，內部 GND）
- ADC 參考電壓：VDD、外部參考電壓 VREF、內部基準電壓（1.2V、2V、3V、4V）
- ADC 時鐘可預分頻
- ADC 轉換時間可配置
- 內部參考電壓精度：±1%
- ADC 工作電壓范圍：2.7V~5.5V

n 比較器

- 集成一路電壓比較器。比較器的正/負輸入端均可靈活配置

n 快充誘導

- 集成快充功能，通過 D+、D-輸出可配置的固定電平，實現快充誘導

n 定時器

- Time Base Counter
Ÿ 可配置為內部 32KHz RC 振蕩器或外部 32.768KHz 晶振時鐘源
Ÿ 支持預分頻功能，可產生 8 種精準定時時間（1s、0.5s、0.25s…）
- Timer0
Ÿ 支持時鐘預分頻功能
Ÿ 自動裝載 8 位定時器
- Timer1
Ÿ 支持時鐘預分頻功能
Ÿ 自動裝載 12 位定時器
Ÿ 5 路獨立的 PWM，可配置 2 路 PWM 互補輸出(PWM0、PWM2)
Ÿ 可配置 4 路 PWM 為 50mA 大電流輸出(PWM0~PWM3)
Ÿ 可配置為五種合并輸出模式，進行電流擴展：四合一（200mA），三合一（150mA），二合一（100mA），無合并（50mA）及 1 路 PWM0 及 PWM0 互補組合輸出（各 100mA）
Ÿ PWM4 可配置為 P0.7、P1.2、P1.3、P1.5 輸出
n CPU 保護系統及工作模式
- 四種系統復位方式：
· 上電復位(POR)
· 低壓復位(LVR)
· 看門狗溢出復位
· 外部復位
- 支持三種工作模式
· Normal 模式：芯片工作在正常模式（包括高速模式和低速模式）
· STOP 模式：低功耗模式，CPU 停止工作，外設停止工作
· IDLE 模式：僅 CPU 停止工作，其它外設可以工作
- 內嵌 LVR 功能，復位閾值可選為：關閉、2.0V、2.2V、2.4V、2.7V、3.0V、3.5V、4.0V
- 內嵌 LVD 功能，檢測選擇：2.3V、2.5V、2.9V、3.2V、3.6V、3.8V、4.1V、4.3V
- 內嵌 WDT 功能，其支持預分頻功能

n 時鐘系統

- 高速 RC 振蕩器
Ÿ 頻率：燒錄可選 16MHz、15.3MHz、16.8MHz 或 15.0MHz(默認為 16MHz)
Ÿ 精度：±0.5%(typ)
- 低速 RC 振蕩器
Ÿ 頻率：32KHz 精度：±1%(typ)
- 外部晶振(可二選一)
Ÿ 頻率：32.768KHz
Ÿ 頻率：400KHz~16MHz

n 工作溫度范圍

- -40℃ ~ +85℃

n 電壓工作范圍

- 2.0V~5.5V
- 2.7V~5.5V (ADC 使能)

n 抗干擾能力

- HBM ESD：優于 5000V

n 封裝形式

- SOP16、SOP14、SOP8

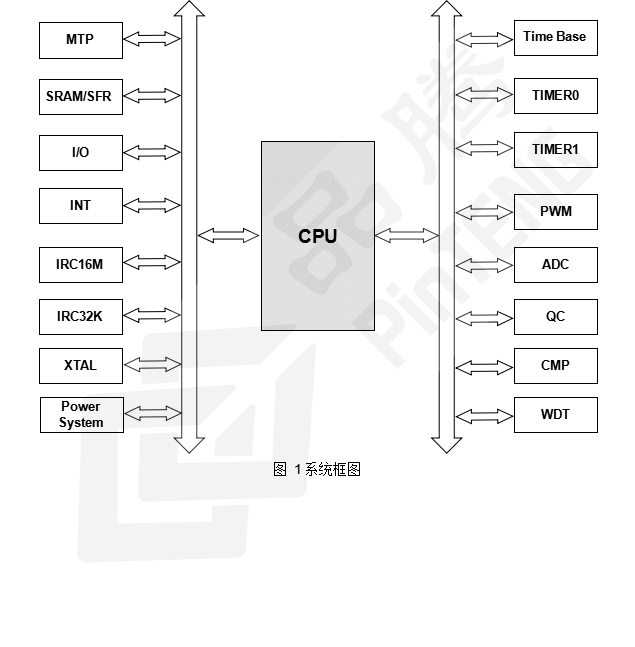

1. 系統框圖

PT8M3103A 為一款 ADC 型 MCU 芯片。它基于 RISC 的架構并且所有的指令的執行周期都是一個指令周期，只有少部分指令需要兩個指令周期。
PT8M3103A 內置 1K*16bit MTP，可重復編程；內置 64Bytes SRAM；同時，內部集成了 ADC、TIMER、
PWM、LVR、LVD、WDT、CMP、QC 等外設。
