產品名稱：PT2021W 單觸控三段 LED 輸出 IC
型號： PT2021W
產片介紹：PT2021W 是一款電容式觸摸控制 ASIC，支持一通道觸摸輸入，一通道三段 LED 輸出，具有低功耗、高抗干擾、寬工作電壓范圍、高穿透力的突出優勢。
產片介紹：PT2021W 是一款電容式觸摸控制 ASIC，支持一通道觸摸輸入，一通道三段 LED 輸出，具有低功耗、高抗干擾、寬工作電壓范圍、高穿透力的突出優勢。
┄┄┄詳細介紹┄┄┄
1. 概述
PT2021W 是一款電容式觸摸控制 ASIC，支持一通道觸摸輸入，一通道三段 LED 輸出，具有低功耗、高抗干擾、寬工作電壓范圍、高穿透力的突出優勢。
2. 主要特性
● 工作電壓范圍：2.4~5.5V
● 待機電流約 9uA@VDD=5V&CMOD=10nF
● 單通道觸摸輸入
● 內置穩壓源、上電復位和低壓復位等硬件模塊
● 內置實時環境自適應、高效數字濾波等軟件算法
● 按鍵最長輸出時間：16 秒（±30%）
● 抗電源紋波能力強，可抵抗<0.5V 的電源紋波，不影響芯片正常工作，不誤動
● 抗 RF 干擾能力強，同類型產品中，抗對講機等大功率 RF 發射設備的干擾時具有優異
表現
● HBM ESD 優于 4KV

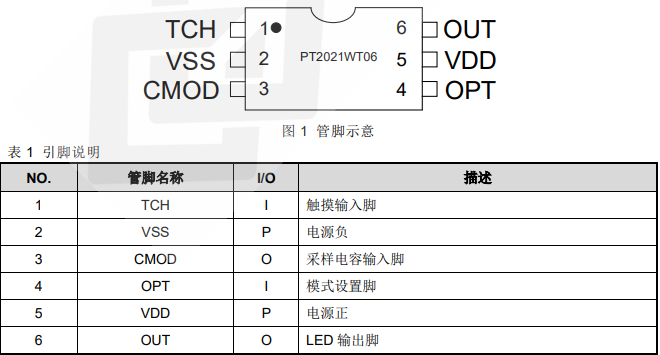

3. 封裝及引腳說明
4. 功能介紹
● TCH 觸摸輸入對應 OUT LED 輸出有兩種模式可選，由 OPT 管腳上電前的輸入狀態來決定。
具體如下：
? OPT 接 VDD 或懸空：對應 LED 三段觸控調光順序：高(100%)->中(40%)->低(10%)->滅
? OPT 接 VSS ：對應 LED 三段觸控調光順序：低(10%)->中(40%)->高(100%)->滅
● 初始上電時，LED 為關滅狀態。
● 每次觸摸 TCH，OUT 輸出會依據所選擇的調光模式，按照所對應的調光順序依次循環變化。
● 因有物體覆蓋觸摸盤或環境突然變化，可能導致觸摸檢測持續有效。IC 內部觸控算法檢測到輸出有效持續時間達到設定值 16S（±30%）時，系統會回到上電初始狀態，且輸出變?yōu)闊o效。

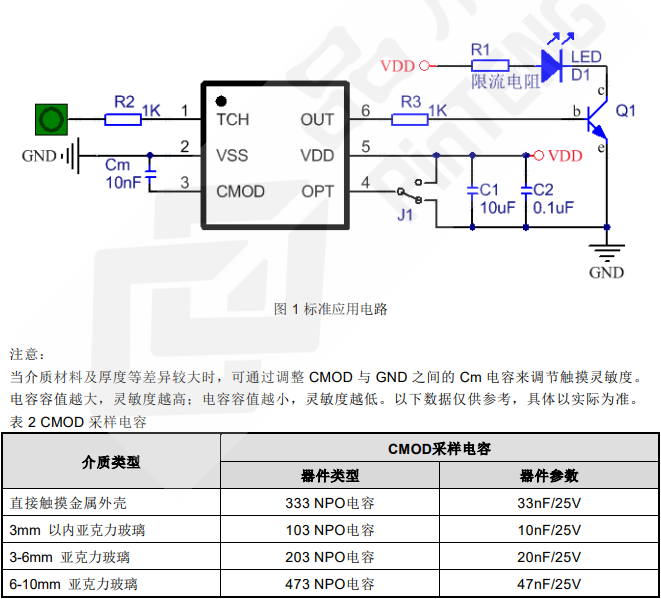

5. 應用電路
