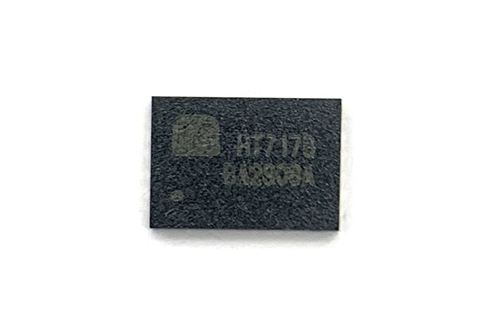

產品名稱：HT7178 帶輸出關斷的20V,14A全集成同步升壓轉換器
型號： HT7178
產片介紹：HT7178是一款高功率、全集成升壓轉換器，帶有負載關斷功能的柵極驅動，集成16mQ功率開關管和16mQ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
產片介紹：HT7178是一款高功率、全集成升壓轉換器，帶有負載關斷功能的柵極驅動，集成16mQ功率開關管和16mQ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
┄┄┄詳細介紹┄┄┄
■ 概述
HT7178是一款高功率、全集成升壓轉換器，帶有負載關斷功能的柵極驅動，集成16mΩ功率開關管和16mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
HT7178具有2.7V至20V寬輸入電壓范圍，可為采用單節或兩節鯉電池，或12V鉛酸電池的應用提供支持。該器件具備14A開關電流能力，并且能夠提供高達20V的輸出電壓。
HT7178采用自適應恒定關斷時間峰值 電流控制拓撲結構來調節輸出電壓。在中等到重負載條件下,HT7178 工作在PWM 模式。在輕負載條件下，該器件可通過MODE引腳選擇下列兩種工作模式之一。一種是可提高效率的PFM模式: 另一種是可避免因開關頻率較低而引發應用問題的強制PWM模式。PWM模式下，HT7178的開關頻率可通過外部電阻調節，支持200kHz至1.4MHz的范圍。
HT7178還支持可編程的軟啟動，以及可調節的開關峰值電流限制。另外，HT7178集成了輸出關斷功能的柵極驅動，在SD狀態，可完全斷開輸入電源。
此外，該器件還提供有22V輸出過壓保護、逐周期過流保護和熱關斷保護。
HT7178具有2.7V至20V寬輸入電壓范圍，可為采用單節或兩節鯉電池，或12V鉛酸電池的應用提供支持。該器件具備14A開關電流能力，并且能夠提供高達20V的輸出電壓。
HT7178采用自適應恒定關斷時間峰值 電流控制拓撲結構來調節輸出電壓。在中等到重負載條件下,HT7178 工作在PWM 模式。在輕負載條件下，該器件可通過MODE引腳選擇下列兩種工作模式之一。一種是可提高效率的PFM模式: 另一種是可避免因開關頻率較低而引發應用問題的強制PWM模式。PWM模式下，HT7178的開關頻率可通過外部電阻調節，支持200kHz至1.4MHz的范圍。
HT7178還支持可編程的軟啟動，以及可調節的開關峰值電流限制。另外，HT7178集成了輸出關斷功能的柵極驅動，在SD狀態，可完全斷開輸入電源。
此外，該器件還提供有22V輸出過壓保護、逐周期過流保護和熱關斷保護。
■ 特點
· 輸入電壓范圍VPIN: 2.7V20V
· 輸出電壓范圍VOUT: 4.5V-20V
· 可編程峰值電流: 14A
· 高轉換效率:
95% (VPIN = 7.2V, VOUT = 16V, IOUT = 3A)
· 高轉換效率:
95% (VPIN = 7.2V, VOUT = 16V, IOUT = 3A)
94% (VPIN = 12V, VOUT = 18V, IOUT = 4A)
90%(VPIN = 3.3, VOUT = 9V, lOUT = 3A)
· 輕載條件下兩種調制方式: 脈頻調制 (PFM) 和強制脈寬調試(PWM)
· 集成輸出關斷的柵極驅動
· 低關斷功耗，關斷電流luA
· 可調節的開關頻率:200k-1.4M
· 可編程軟啟動
· 輸出過壓(22V)、逐周期過流、熱關斷等保護
· 輕載條件下兩種調制方式: 脈頻調制 (PFM) 和強制脈寬調試(PWM)
· 集成輸出關斷的柵極驅動
· 低關斷功耗，關斷電流luA
· 可調節的開關頻率:200k-1.4M
· 可編程軟啟動
· 輸出過壓(22V)、逐周期過流、熱關斷等保護
· QFN3.5x4.5-20L，無鉛超薄封裝
■ 應用
· 無線音箱 · 便攜式音箱
· 快充移動電源 · 電子煙
· USB TYPE-C 電源傳輸 · 拉桿音箱
· 平板電腦，筆記本電腦 · POS機終端
· 快充移動電源 · 電子煙
· USB TYPE-C 電源傳輸 · 拉桿音箱
· 平板電腦，筆記本電腦 · POS機終端

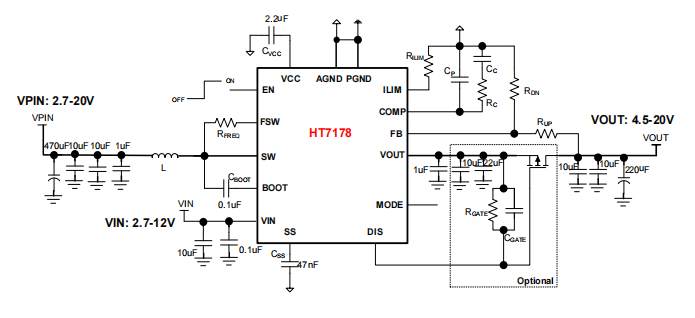

■ 典型應用圖
