DC-DC升壓

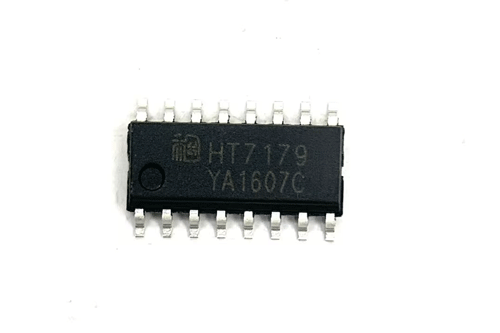

產品名稱：HT7179(C) (26.8V， 15A高效異步升壓轉換器）
型號： HT7179(C)
產片介紹： HT7179是一款高功率異步升壓轉換器，集成20mΩ功率開關管，為便攜式系統提供高效的小尺寸解決方案。 ?HT7179具有2 7V至25V寬輸入電壓范圍，可為采用單節或兩節鋰電池，或12V鉛酸電池的應用提供支持。該器件具備15A開關電流能力，并且能夠提供高達26 8V的輸出電壓。
產片介紹： HT7179是一款高功率異步升壓轉換器，集成20mΩ功率開關管，為便攜式系統提供高效的小尺寸解決方案。 ?HT7179具有2 7V至25V寬輸入電壓范圍，可為采用單節或兩節鋰電池，或12V鉛酸電池的應用提供支持。該器件具備15A開關電流能力，并且能夠提供高達26 8V的輸出電壓。
┄┄┄詳細介紹┄┄┄
■ 概述
HT7179是一款高功率異步升壓轉換器，集成20mΩ功率開關管，為便攜式系統提供高效的小尺寸解決方案。
HT7179具有2.7V至25V寬輸入電壓范圍，可為采用單節或兩節鋰電池，或12V鉛酸電池的應用提供支持。該器件具備15A開關電流能力，并且能夠提供高達26.8V的輸出電壓。
HT7179還支持可編程的軟啟動，以及可調節的開關峰值電流限制。HT7179還支持兩種不同的trtf，以適應不同的EMI和效率需求，
此外，該器件還提供有28V輸出過壓保護、和熱關斷保護。
HT7179具有2.7V至25V寬輸入電壓范圍，可為采用單節或兩節鋰電池，或12V鉛酸電池的應用提供支持。該器件具備15A開關電流能力，并且能夠提供高達26.8V的輸出電壓。
HT7179還支持可編程的軟啟動，以及可調節的開關峰值電流限制。HT7179還支持兩種不同的trtf，以適應不同的EMI和效率需求，
此外，該器件還提供有28V輸出過壓保護、和熱關斷保護。
■ 特點
· HT7179SPER輸入電壓范圍:2.7V-25V，輸出電壓范圍:最高26.8V
· HT7179CSPER,HT7179DNER輸入電壓范圍:2.7V-18V，輸出電壓范圍:最高22V
· VIN腳電壓范圍:6V~16V
· 固定開關頻率∶ 350kHz
· 可編程峰值電流∶ 15A
· 高轉換效率：
95%(PVIN = 12V, VOUT=25V, IOUT =2A)
94%(PVIN = 12V, VOUT=25V,IOUT =4.5A)
93%(PVIN = 7.2V, VOUT=12V, IOUT =1.5A)
90%(PVIN = 7.2V, VOUT=12V, IOUT =5A)
96%(PVIN = 12V VOUT=18V, IOUT =1.5A)
95%(PVIN = 12V, VOUT=18V, IOUT =6A)
· 低關斷功耗，關斷電流1uA
· 支持兩種tr/tf模式，應對EMl挑戰
· 可編程軟啟動
·輸出過壓（28V）、熱關斷等保護
· ESOP16,QFN3.5x4.5-20L無鉛封
■ 應用
· 無線音箱 · 便攜式音箱
·移動電源 · 充電設備
·USB TYPE-C 電源傳輸 · 拉桿音箱
·平板電腦， 筆記本電腦 · POS機終端

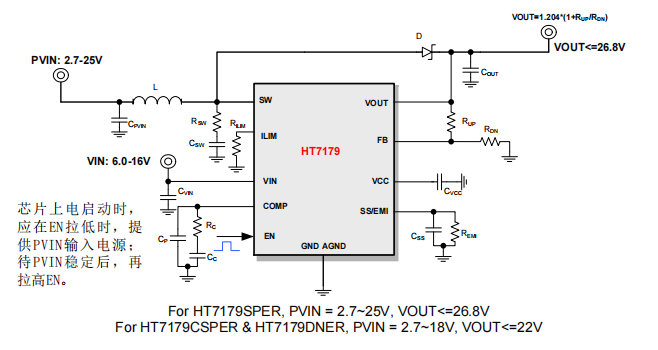

■ 典型應用圖
