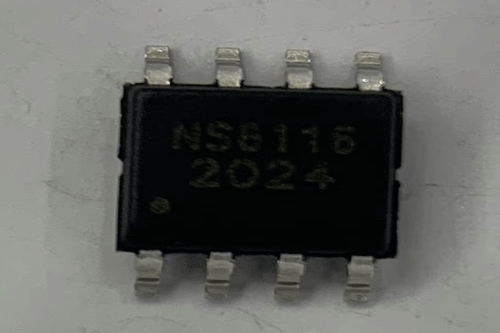

產品名稱：NS6116 8-30V輸入 3.1A 輸出同步降壓穩壓器
型號： NS6116
產片介紹：NS6116 是支持高電壓輸入的同步降壓電源管理芯片，輸入電壓在寬范圍內可實現最大 3 1A 的連續電流輸出。通過調節 FB 端口的分壓電阻，可以輸出 1 8V 到 28V 的穩定電壓。NS6116 具有優秀的負載調整率和線電壓調整率，在全范圍內不超過±5%。NS6116 采用電流模式的環路控制原理，實現了快速的動態響應。
產片介紹：NS6116 是支持高電壓輸入的同步降壓電源管理芯片，輸入電壓在寬范圍內可實現最大 3 1A 的連續電流輸出。通過調節 FB 端口的分壓電阻，可以輸出 1 8V 到 28V 的穩定電壓。NS6116 具有優秀的負載調整率和線電壓調整率，在全范圍內不超過±5%。NS6116 采用電流模式的環路控制原理，實現了快速的動態響應。
┄┄┄詳細介紹┄┄┄
1 說明
NS6116 是支持高電壓輸入的同步降壓電源管理芯片，輸入電壓在寬范圍內可實現最大 3.1A 的連續電流輸出。通過調節 FB 端口的分壓電阻，可以輸出 1.8V 到 28V 的穩定電壓。NS6116 具有優秀的負載調整率和線電壓調整率，在全范圍內不超過±5%。
NS6116 采用電流模式的環路控制原理，實現了快速的動態響應。NS6116 工作開關頻率為 130kHz，具有良好的 EMI 特性。
NS6116 內置線電壓補償，可通過調節 FB 端口的分壓電阻阻值來實現。NS6116 不僅可實現單芯片降壓電源管理方案，還可以與 QC2.0/ QC3.0 識別芯片構成快速充電電源管理方案。另外，芯片包含多重保護功能：過溫保護，輸出短路保護和輸入欠壓保護等。
NS6116 采用 SOP8 的標準封裝。
2 特性
● 寬輸入電壓范圍：8V-30V
● 寬輸出電壓范圍：1.8V-28V
● 效率可高達 92%以上
● 開關頻率：130kHz
● 過熱保護
● SOP-8 封裝
● 最大輸出電流：3.1A
3 應用范圍
● 車載充電器/適配器
● 線性調節前置穩壓器
● 分布式供電系統
● 電池充電器

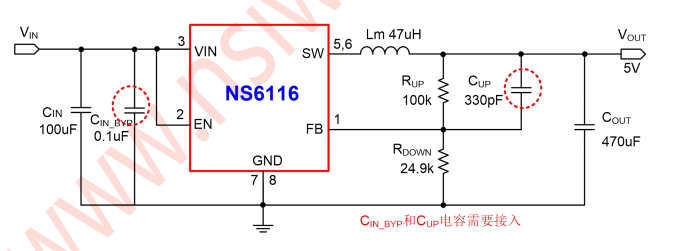

4 典型應用電路
