產品名稱：HTN7743 4V~42V輸入，3.5A同步降壓變換器
型號： HTN7743 SCT2430 TPS54560 , SGM61450
產片介紹：HTN7743是3 5A降壓轉換器，具有從4V到42V的寬輸入電壓，集成了90mΩ高側MOSFET和60mΩ低端MOSFET。HTN7743米用峰值電流模式控制，支持跳周期調制(PSM)有助于轉換器在輕負載下實現高效率。HTN7743具有100kHz至2MHz的可編程開關頻率，外部電阻可調。
產片介紹：HTN7743是3 5A降壓轉換器，具有從4V到42V的寬輸入電壓，集成了90mΩ高側MOSFET和60mΩ低端MOSFET。HTN7743米用峰值電流模式控制，支持跳周期調制(PSM)有助于轉換器在輕負載下實現高效率。HTN7743具有100kHz至2MHz的可編程開關頻率，外部電阻可調。
┄┄┄詳細介紹┄┄┄
■ 概述
HTN7743是3.5A降壓轉換器，具有從4V到42V的寬輸入電壓，集成了90m?高側MOSFET和60m?低端MOSFET。HTN7743采用峰值電流模式控制，支持跳周期調制（PSM），有助于 轉換器在輕負載下實現高效率 。
HTN7743具有100kHz至2MHz的可編程開關頻率，外部電阻可調。HTN7743允許從高輸入 電壓到低輸出電壓的功率轉換，開關MOS的最小導通時間為120ns。該設備提供2.5mS的固定軟啟動，以防止啟動過程中的涌入電流。
HTN7743具有外部環路補償功能，可靈活優化環路穩定性或環路響應。HTN7743提供逐電流限制、熱關斷保護、輸出過壓保護、輸出過載保護和輸入電壓欠壓保護。該設備采用 ESOP8封裝。
■ 特點
?3.5A降壓，內置90mΩ+60mΩ功率管
?輸入電壓范圍：4V~42V
?脈沖跳躍模式使得輕載下高效率
?125uA靜態電流
?最高2MHz可編程開關頻率
?峰值電流控制架構
?欠壓保護、過流保護和過熱關斷保護
?無鉛封裝，ESOP8
■ 應用
?12V，24V工業和電信電源軌系統
?汽車系統
?分布式電源系統
?高壓電源轉換

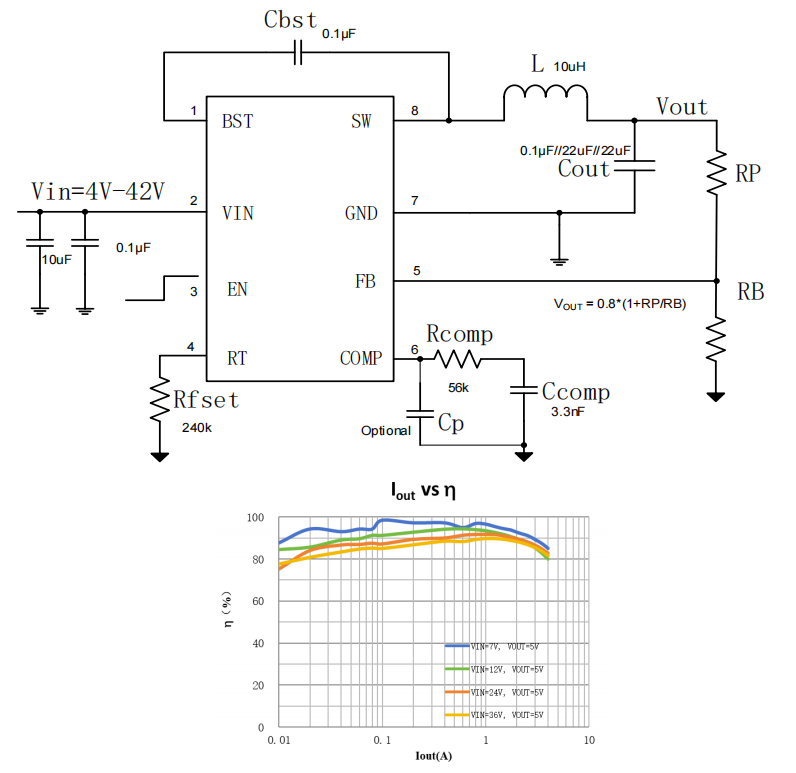

■ 典型應用圖
