緩沖器、電壓 電平轉換器
產品名稱：HT0102, HT0104 用于開漏和推挽應用的2路、4路雙向電平轉換器
型號： HT0102, HT0104
產片介紹：HT0102，HT0104是一款2路、4路雙向電平轉換器，其使用兩個獨立的供電VCCA和VCCB。電壓較低的電平信號接入A端口，支持1 65V~5 5V電壓，其對應VCCA;電壓較高的電平信號接入B端口，支持2 3V~5 5V電壓，其對應VCCB 當OE腳拉低時，HT010x進入低功耗模式，所用IO進入高阻狀態。
產片介紹：HT0102，HT0104是一款2路、4路雙向電平轉換器，其使用兩個獨立的供電VCCA和VCCB。電壓較低的電平信號接入A端口，支持1 65V~5 5V電壓，其對應VCCA;電壓較高的電平信號接入B端口，支持2 3V~5 5V電壓，其對應VCCB 當OE腳拉低時，HT010x進入低功耗模式，所用IO進入高阻狀態。
┄┄┄詳細介紹┄┄┄
■ 概述
HT0102，HT0104是一款2路、4路雙向電平轉換器，其使用兩個獨立的供電VCCA和VCCB。電壓較低的電平信號接入A端口，支持1.65V~5.5V電壓，其對應VCCA;電壓較高的電平信號接入B端口，支持2.3V~5.5V電壓，其對應VCCB.
當OE腳拉低時，HT010x進入低功耗模式，所用IO進入高阻狀態。
當OE腳拉低時，HT010x進入低功耗模式，所用IO進入高阻狀態。
■ 特點
·HT0102，2路;HT0104，4路
·雙向電平轉換，無需方向控制信號
·最大數據速率
推拉24Mbps，開漏2Mbps
·最大數據速率
推拉24Mbps，開漏2Mbps
·A端口:1.65V~5.5V電壓，B端口:2.3V~5.5V電壓(VCCA ≤ VCCB)
·VCC隔離:任一電源拉到地，則端口呈現高阻態
·VCC隔離:任一電源拉到地，則端口呈現高阻態
·無電源時序要求: VCCA 或 VCCB 均可優先斜升
■ 應用
· I2C · UART · JTAG · I2C
· GPIO · SPI · SMBuS ·MDIO
· GPIO · SPI · SMBuS ·MDIO

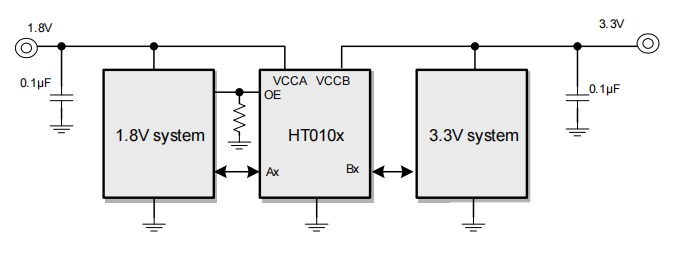

■ 典型應用圖
