產品名稱：HTD9801/9810 雙通道H 橋電機驅動芯片
型號： HTD9801/9810
產片介紹：HTD9801 9810為玩具、打印機和其它電機一體化應用提供一種集成的雙通道電機驅動方案。HTD9801 9810有兩路H橋驅動器，可以驅動兩個直流有刷電機，或者一個雙極步進電機，或者螺線管及其它感性負載。
產片介紹：HTD9801 9810為玩具、打印機和其它電機一體化應用提供一種集成的雙通道電機驅動方案。HTD9801 9810有兩路H橋驅動器，可以驅動兩個直流有刷電機，或者一個雙極步進電機，或者螺線管及其它感性負載。
┄┄┄詳細介紹┄┄┄
■ 概述
HTD9801/9810為玩具、打印機和其它電機一體化應用提供一種集成的雙通道電機驅動方案。
HTD9801/9810有兩路H橋驅動器，可以驅動兩個直流有刷電機，或者一個雙極步進電機，或者螺線管及其它感性負載。
每一個H橋的功率輸出級由N通道功率MOSFET組成，叫作H橋驅動器。每個橋包含整流電路和限流電路。
內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個故障檢測輸出管腳。
HTD9801/9810提供三種封裝，一種是TSSOP16封裝，另兩種是帶裸焊盤的QFN16封裝，尺寸為4*4和3*3，能有效改善散熱性能，均是無鉛產品，符合環保標準。
■ 特點
● 雙通道H橋電機驅動器
● 驅動兩個直流有刷電機或者一個步進電機
● 低RDS(ON)電阻，
0.5Ω(HS+LS, HTD9801)
1.0Ω(HS+LS , HTD9810)
● 1.2A(HTD9801) or 1.0A (HTD9810) 驅動輸出
● 寬電壓供電，
2.0V-5.5V (HTD9801) or 5V-13V
(HTD9810)
● PWM控制接口
● 過溫關斷電路
● 欠壓鎖定保護
■ 應用
● 鋰電池供電玩具 ● POS打印機
● 安防相機 ● 辦公自動化設備
● 游戲機 ● 機器人

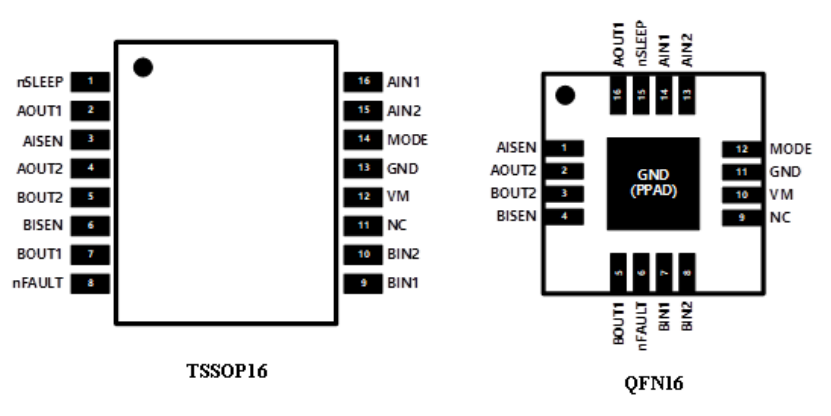

■ 引腳圖

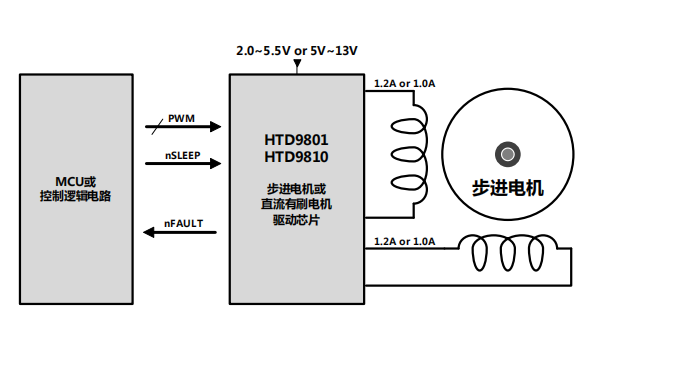

■ 典型應用圖
