產品名稱：PT2025 單觸控雙輸出 LED 調光 IC
型號： PT2025
產片介紹：PT2025 是一款單鍵電容式觸摸控制 ASIC，支持單通道觸摸輸入和單路 雙路 PWM 輸出，可引腳配置 4 種模式。主要應用于觸摸衛浴鏡開關盒，具有介質自適應、高抗干擾、寬工作電壓范圍、燈光無頻閃、外圍器件少的突出優勢。
產片介紹：PT2025 是一款單鍵電容式觸摸控制 ASIC，支持單通道觸摸輸入和單路 雙路 PWM 輸出，可引腳配置 4 種模式。主要應用于觸摸衛浴鏡開關盒，具有介質自適應、高抗干擾、寬工作電壓范圍、燈光無頻閃、外圍器件少的突出優勢。
┄┄┄詳細介紹┄┄┄
1. 產品概述
PT2025 是一款單鍵電容式觸摸控制 ASIC，支持單通道觸摸輸入和單路/雙路 PWM 輸出，可引腳配置 4 種模式。主要應用于觸摸衛浴鏡開關盒，具有介質自適應、高抗干擾、寬工作電壓范圍、燈光無頻閃、外圍器件少的突出優勢。
2. 主要特性
● 工作電壓范圍：2.4~5.5V
● 單通道觸摸輸入
● 雙路 PWM 輸出，頻率 20KHz
● 采用電荷分享方式實現觸摸
● 按鍵最長輸出時間：16 秒（±30%）
● 可引腳配置 4 種模式，單雙路通用
● 內置穩壓源、上電復位和低壓復位等硬件模塊
● 具有介質自適應能力 @Cm=33nF&鏡子厚度 3~5mm 均能確保較好的觸摸手感
● HBM ESD 優于 4KV
● 封裝形式：SOP8

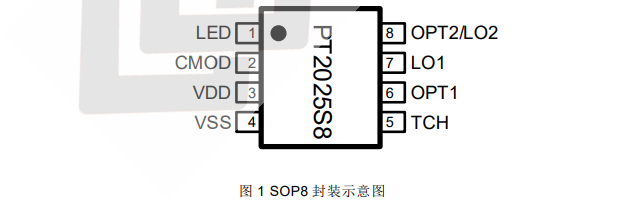

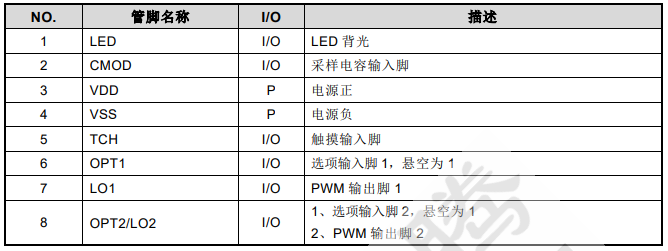

3. 封裝及引腳說明
表 1 引腳說明
4. 功能介紹
● TCH 觸摸輸入對應 LO1/LO2 燈光控制輸出

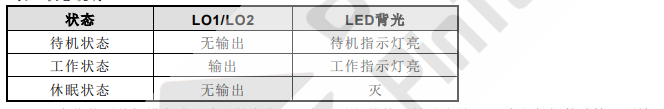

● 工作狀態如下：
表 2 狀態說明
● 因有物體覆蓋觸摸盤或環境突然變化，可能導致觸摸檢測持續有效。IC 內部觸控算
法檢測到輸出有效持續時間達到設定值 16S（±30%）時，觸摸會自動復位

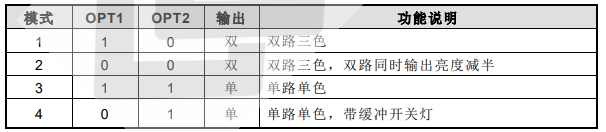

● 共有 4 種模式可選，由 OPT1/OPT2 管腳上電前的輸入狀態來決定。芯片管腳有內部
上拉，懸空為 1，接 GND 為 0，具體如下表：
表 3 功能模式
詳細功能說明如下：
4.1 模式1：雙路三色
? 短按鍵色溫切換
表4 色溫切換輸出狀態說明
? 長按鍵功能模述
• 在工作狀態下，長按鍵在當前色溫模式下，若亮度值大于 50%由向下無級調光，
小于50%則向上無級調光。再次長按調光方向反轉。調光占空比范圍：10%~100% 行
程：3S
• 在待機狀態下，長按鍵進入休眠狀態，即 LED 背光燈滅
? 在休眠狀態下，短/長按鍵進入待機狀態
? 短按鍵色溫切換時，亮度帶記憶
4.2 模式2：雙路三色，雙路同時輸出亮度減半
? 在模式 1 的基礎上，LO1 LO2 同時亮時最大亮度限制為 50%
4.3 模式3：單路單色
? 短按鍵功能模述
• 第 1 次短按，LO1 輸出，PWM 占空比 100%，進入工作狀態
• 第 2 次短按，LO1 無輸出，進入待機狀態
? 長按鍵功能模述
• 在工作狀態下，長按鍵在當前亮燈模式下，若亮度值大于 50%由向下無級調光，
小于 50%則向上無級調光。再次長按調光方向反轉。調光占空比范圍：10%~100%
行程：3S
• 在待機狀態下，長按鍵進入休眠狀態，即 LED 背光燈滅
? 在休眠狀態下，短/長按鍵進入待機狀態
? 帶不斷電記憶
4.4 模式4：單路單色，帶緩沖開關燈
? 在模式 3 的基礎上，增加緩沖開關燈
? 緩沖平均變化時間約為 PWM 占空比 10% / 200mS, 即開燈 LO1 輸出 100%占空比
的緩沖總時間約為 2S

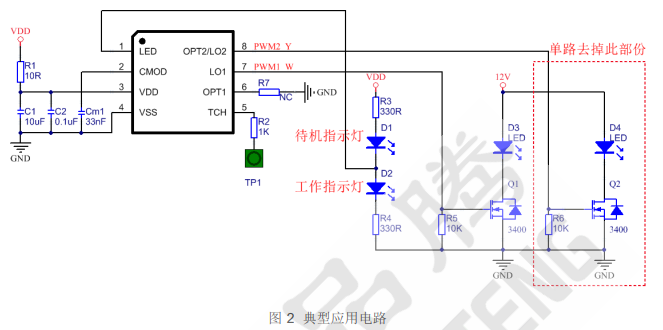

5. 應用電路
注意事項：
? 當介質材料及厚度等差異較大時，可通過調整 CMOD 與 GND 之間的 Cm 電容來調節
觸摸靈敏度。電容容值越大，靈敏度越高；電容容值越小，靈敏度越低。Cm 電容上
限為 47nF，默認使用 33nF
? 背光 LED 因質量差異在休眠狀態（LED 背光滅）會出現微亮現象?？赏ㄟ^更換 LED
或將VDD 電壓降為 3.3V 來解決此問題。
6. 電氣參數

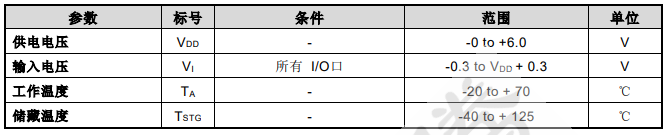

6.1 電氣特性極限參數表
5 極限參數
6.2 直流特性

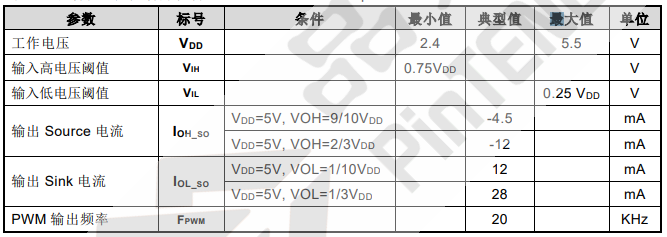

表 6 直流特性（如無特殊說明 VDD = 2.4V~5.5V，Temp = 25ºC）
