一、方案基本組成
5V-2A輸入或鋰電池供電、三段撥動開關、 三個指示燈 、一個按鍵、 一個馬達、 一路燈
二、方案產品功能
此款是三段撥動開關、帶照明燈功能產品方案，主控芯片采用TB8P58S14A系列芯片，SOP封裝型號是14引腳，該芯片2Kx14 位的程序存儲器空間，內建高精度十一加一通道 12 位ADC模數轉換器，與高精度電壓比較器，足以應付各種模擬接口的偵測與量測，有四組定時器，可用系統時鐘當作一般的計時應用或者從外部訊號觸發來計數。另外它提供 4 組 10 位的 PWM 輸出，3 組蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等，可選擇多種工作模式如正常模式（Normal）、慢速模式（Slow mode）、待機模式（Standby mode）與睡 眠模式（Halt mode），可節省電力消耗，延長電池壽命。通過精心設計的電路，可以實現如下功能：
1.兩檔轉速：
根據撥動開關位置判斷馬達轉速。電池低壓補償。
2.按鍵控制照明燈：在馬達工作時按一次亮燈，再按一次滅燈。3.低電顯示：
電量過低的時候，紅燈閃爍。插上5V，充電時紅色指示燈常亮。充滿時紅燈熄滅，綠燈亮。

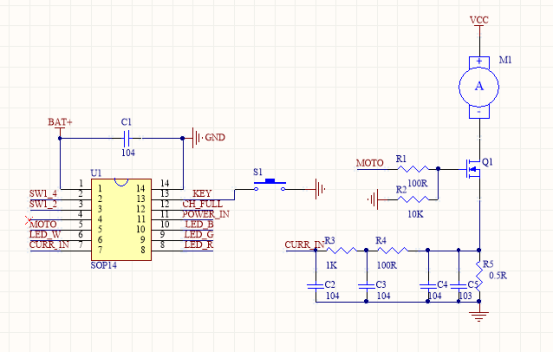

三、產品電路圖
