┄┄┄應用方案┄┄┄

一、方案基本組成

鋰電池供電、 紅綠藍指示燈 、IR發射接收電路、 二路恒流LED控制電路

二、方案產品功能

  此款是由IR發射接收電路，指示燈、恒流控制功能組成的產品方案，主控芯片采用TB8P58S16A系列芯片，SOP封裝型號是16引腳，該芯片2Kx14 位的程序存儲器空間，內建高精度十一加一通道 12 位ADC模數轉換器，與高精度電壓比較器，足以應付各種模擬接口的偵測與量測，有四組定時器，可用系統時鐘當作一般的計時應用或者從外部訊號觸發來計數。另外它提供 4 組 10 位的 PWM 輸出，3 組蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等，可選擇多種工作模式如正常模式（Normal）、慢速模式（Slow mode）、待機模式（Standby mode）與睡 眠模式（Halt mode），可節省電力消耗，延長電池壽命。通過精心設計的電路，可以實現如下功能：

按下PWR，開機。短按MODEL鍵白光亮50%，再按，白光滅，黃光亮50%，再按，白黃光同時亮50%。再按循環。

燈亮時，長按PWR可調對應色溫亮度大小。白光最大100%，最小20%，黃光最大100%，最小20%，混光最大75%，最小15%。

人靠近時，可自動開燈，人走后，延時關燈。

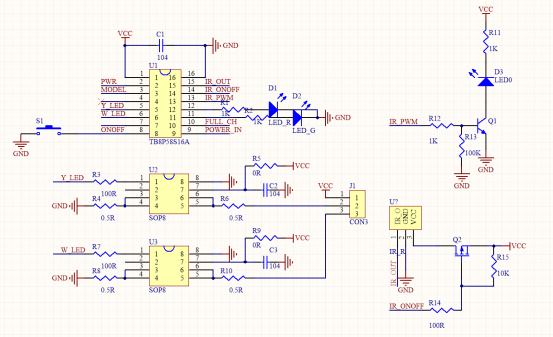

三、產品電路圖
