AB類功放
產品名稱：NS4131 2.4W 單聲道 AB 類音頻功率放大器 DFN封裝
型號： NS4131
產片介紹：NS4131是一款AB類橋式輸出音頻功率放大器。其應用電路簡單，只需極少數外圍器件。輸出不需要外接耦合電容或上舉電容和緩沖網絡，更適合用于便攜系統。
產片介紹：NS4131是一款AB類橋式輸出音頻功率放大器。其應用電路簡單，只需極少數外圍器件。輸出不需要外接耦合電容或上舉電容和緩沖網絡，更適合用于便攜系統。
┄┄┄詳細介紹┄┄┄
1. 說明
NS4131是一款AB類橋式輸出音頻功率放大器。其應用電路簡單，只需極少數外圍器件。輸出不需要外接耦合電容或上舉電容和緩沖網絡，更適合用于便攜系統。
NS4131 可以通過 SD 控制引腳進入低功耗關斷模式，從而減少功耗。通過配置外圍電阻可以調整放大器的電壓增益，方便應用。
NS4131 提供 DFN-2x2-8L 封裝，額定的工作溫度 范圍為-40℃至 85℃
2. 特性 ● 電壓范圍 3.0V-5.0V
●?輸出功率: 2. 4W@RL=4Ω/THD+N=10%
● 關斷模式漏電流：1uA（典型）
● SD 引腳高電平關斷模式
● 單位增益穩定
● 外置反饋電阻和輸入電阻，增益可調
● 采用 DFN-2x2-8L 封裝
3. 應用范圍
● 智能穿戴
● 行車記錄儀

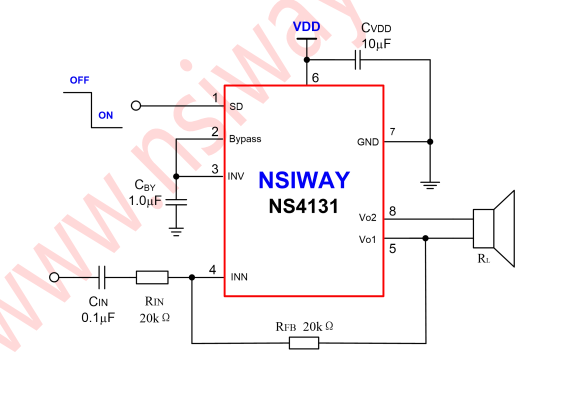

4.典型應用電路
