D類功放雙通道

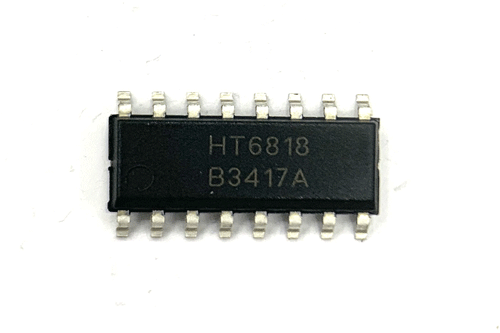

產品名稱：HT6818 3.3W、防破音、D類、雙聲道功率放大器
型號： HT6818
產片介紹：HT6818是一款具有超低EMI、防削頂失真功能的立體聲免輸出濾波器D類音頻功率放大器,在電源電壓5V、THD+N=10%、4Ω負載的條件下，輸出高達3 3W的功率，在各類音頻終端應用中維持高效率并提供AB類放大器高保真、低噪聲的性能。
產片介紹：HT6818是一款具有超低EMI、防削頂失真功能的立體聲免輸出濾波器D類音頻功率放大器,在電源電壓5V、THD+N=10%、4Ω負載的條件下，輸出高達3 3W的功率，在各類音頻終端應用中維持高效率并提供AB類放大器高保真、低噪聲的性能。
┄┄┄詳細介紹┄┄┄
■ 概述
HT6818是一款具有超低EMI、防削頂失真功能的立體聲免輸出濾波器D類音頻功率放大器,在電源電壓5V、THD+N=10%、4Ω負載的條件下，輸出高達3.3W的功率，在各類音頻終端應用中維持高效率并提供AB類放大器高保真、低噪聲的性能。
AROC輻射和傳導干擾抑制電路使HT6818具有優異的全帶寬低輻射性能，在不加輔助濾波設計、輸出喇叭線長20cm時的輻射水平遠在FCC Part15 Class B 標準之下。
HT6818的防削頂失真功能可檢測并抑制由于音樂、語音信號幅度過大或電池電壓下降所引起的輸出削頂失真（破音），顯著提高音質，創造舒適的聽音享受，并保護揚聲器免受過載損壞。通過在ACRC端外接不同電阻電容值,可靈活設置放大器的音質和輸出功率；同時芯片提供了ACF Off模式。
HT6818輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
此外，HT6818內置的關斷功能使待機電流最小化，還集成了靜音功能、左右聲道獨立關斷、揚聲器輸出端過流保護、片內過溫保護和欠壓異常保護等功能；采用無鉛TSSOP-20及SOP-16封裝形式。
■ 特點
• 降低了內阻和熱耗的EDMA專利技術，極大提升了輸出功率和產品可靠性
Po=3.3 W (VDD=5.0V, RL=4?, THD+N=10%)
Po=1.7 W (VDD=3.6V, RL=4?, THD+N=10%)
• 優異的全帶寬EMI抑制性能
a)獨創的主動邊沿控制專利 (AROC, Active edge Ringing and Overshoot Control circuitry)
b)輻射水平遠在FCC Part15 Class B 標準之下；
c)對系統中不同頻段無線通信敏感模塊無干擾，如FM、CMMB、GSM、CDMA和Bluetooth等；
d)減小了輻射和傳導干擾，降低了系統設計難度
• 高保真，THD+N=0.15% (RL=4?, PO=1W, f=1kHz)
• 全低噪應用，高信噪比
• 防削頂失真功能(Anti-Clipping Function, ACF)
• 卓越的“咔嗒-噼噗”(Click-Pop)噪聲抑制性能
• 低關斷電流：＜1µA
• 免濾波器數字調制，直接驅動揚聲器
• 獨立聲道關斷，靜音功能
• 過流、過熱、欠壓異常保護功能
• 無鉛封裝，SOP16L，TSSOP20L-PP
■ 應用
• 便攜式音箱,USB音箱,FM插卡式音箱
• MP3/MP4擴展塢 • 便攜式游戲機,數碼相框
• 手機,筆記本電腦 • 小尺寸LCD電視/監視器

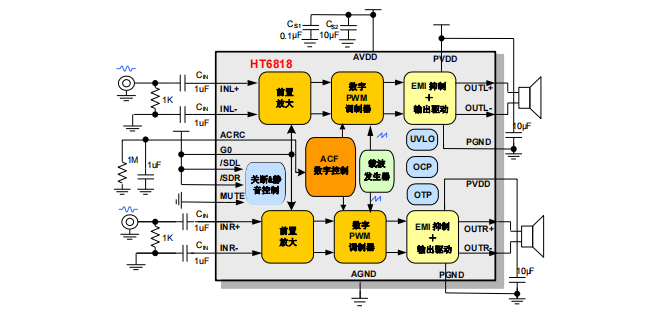

■ 典型應用圖
