AB/D類單通道
產品名稱:NS4110B 18W 單聲道 AB/D 類雙模音頻功率放大器
型號: NS4110B
產片介紹:NS4110B 是一款 20W 單聲道 AB D 類切換音頻功率放大器,支持差分輸入,超低 EMI,無需濾波 器??赏ㄟ^不同電平控制芯片的工作模式:CTRL腳電壓為 2 0V-5 0V,芯片進入 D 類工作模式,0 9-1 5V 時芯片進入 AB 類工作模式,0 5V 以下時芯片關斷,應用靈活方便。
產片介紹:NS4110B 是一款 20W 單聲道 AB D 類切換音頻功率放大器,支持差分輸入,超低 EMI,無需濾波 器??赏ㄟ^不同電平控制芯片的工作模式:CTRL腳電壓為 2 0V-5 0V,芯片進入 D 類工作模式,0 9-1 5V 時芯片進入 AB 類工作模式,0 5V 以下時芯片關斷,應用靈活方便。
┄┄┄詳細介紹┄┄┄
■ 說明
NS4110B 是一款 20W 單聲道 AB/D 類切換音頻功率放大器,支持差分輸入,超低 EMI,無需濾波
器??赏ㄟ^不同電平控制芯片的工作模式:CTRL腳電壓為 2.0V-5.0V,芯片進入 D 類工作模式,0.9-1.5V 時芯片進入 AB 類工作模式,0.5V 以下時芯片關斷,應用靈活方便。NS4110B 采用先進的技術,在全帶寬范圍內極大地降低了 EMI 干擾,最大限度 地減少了對其他外部元件的影響。其輸出無需濾波器的 PWM 調制結構減少了外部元件、PCB 面積和系統成本。NS4110B 在 12V 的工作電壓時,能夠向4?負載提供高達 18W 的輸出功率,90%以上的效率更加適合便攜式音頻系統。
NS4110B 內置過流保護、過熱保護功能,有效保護芯片在異常工作狀況下不被損壞。
NS4110B 提供 eSOP-8 封裝,額定的工作溫度范圍為-40℃至 85℃。
■ 特性
● 工作電壓范圍:6V-14V
● 輸出功率:
7W(CLASS D,7.4V/4Ω,THD=10%)
10W(CLASS D,9V/4Ω,THD=10%)
18W(CLASS D,12V/4Ω,THD=10%)
● 最高可達 92%效率(12V/8Ω)
● 電平設置工作模式
● 無需輸出濾波器
● 差分輸入
● 優異的“上電,掉電”噪聲抑制
● 過流保護、過熱保護
● eSOP-8 封裝
■ 應用范圍
● 大功率藍牙音響
● 移動音箱擴音器
● 其他消費類音頻設備

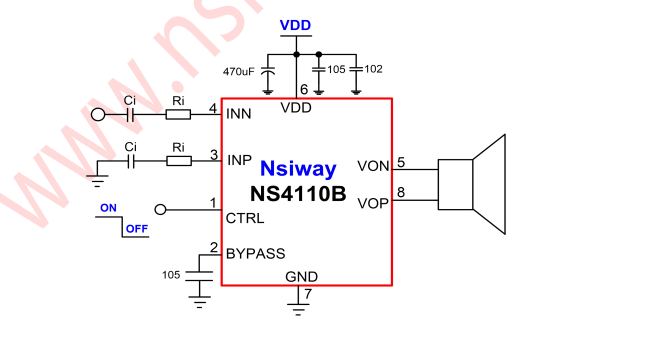

■ 典型應用電路
