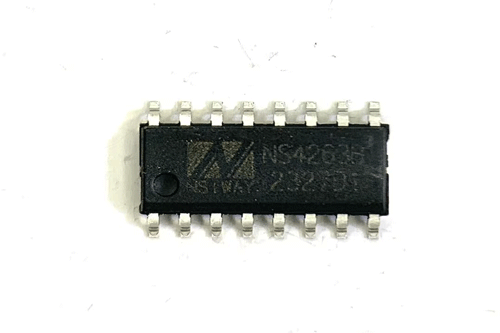

產品名稱：NS4263B 3.1Wx2 雙聲道 AB/D 類雙模音頻功率放大器附加耳機模式
型號： NS4263B
產片介紹：NS4263B 是一款帶 AB 類 D 類工作模式切換功能、超低 EMI、無需濾波器、3W 雙聲道音頻功放。另外，當耳機插頭接入插孔時，音頻功率放大器便以單端工作模式驅動立體聲耳機。通過一個控制管腳使芯片在 AB 類或者 D 類工作模式之間切換，以匹配不同的應用環境
產片介紹：NS4263B 是一款帶 AB 類 D 類工作模式切換功能、超低 EMI、無需濾波器、3W 雙聲道音頻功放。另外，當耳機插頭接入插孔時，音頻功率放大器便以單端工作模式驅動立體聲耳機。通過一個控制管腳使芯片在 AB 類或者 D 類工作模式之間切換，以匹配不同的應用環境
┄┄┄詳細介紹┄┄┄
1 概述
NS4263B 是一款帶 AB 類/D 類工作模式切換功能、超低 EMI、無需濾波器、3W 雙聲道音頻功放。另外，當耳機插頭接入插孔時，音頻功率放大器便以單端工作模式驅動立體聲耳機。通過一個控制管腳使芯片在 AB 類或者 D 類工作模式之間切換，以匹配不同的應用環境。即使工作在D類模式NS4263B采用先進的技術，在全帶寬范圍內極大地降低了EMI 干擾，最大限度地減少對其他部件的影響。為簡化音頻系統的設計，NS4263B 的橋式連接揚聲器放大模式及單端立體耳機放大模式都在同一芯片上實現。NS4263B 無需濾波器的 PWM 調制結構及反饋電阻內置方式減少了部元件、PCB 面積和系統成本。NS4263B 內置過流保護和欠壓保護功能，有效地保護芯片在異常工作狀況下不被損壞。NS4263B 提供標準的 SOP16 封裝。
2 特性
● 工作電壓范圍：3.0V-5.5V
● AB 類和 D 類工作模式切換
● 一線脈沖控制工作模式與關斷模式
● 內置立體聲耳機輸出功能
● 輸出功率 3.1W@Class D/Load=4ohm
● THD+N=0.2%@VDD=5V/Po=1W
● 優異的全帶寬 EMI 抑制能力
● 優異的“上電和掉電”噪聲抑制
● 內置過流保護、欠壓保護等
● 提供標準的 SOP16 封裝
3 應用范圍
● 手提電腦
● 臺式電腦
● 低壓音響系統

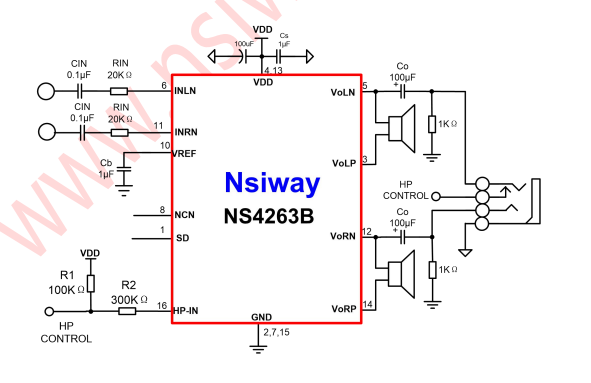

4 應用電路
