無刷直流電機驅動

產品名稱：HTD8811雙通道H 橋電機驅動芯片
型號： HTD8811
產片介紹：HTD8811為玩具、打印機和其它電機一體化應用提供一種集成的雙通道電機驅動方案。HTD8811有兩路H橋驅動器，可以驅動兩個直流有刷電機，或者一個雙極步進電機，或者螺線管及其它感性負載。

┄┄┄詳細介紹┄┄┄

■ 概述
HTD8811為玩具、打印機和其它電機一體化應用提供一種集成的雙通道電機驅動方案。HTD8811有兩路H橋驅動器，可以驅動兩個直流有刷電機，或者一個雙極步進電機，或者螺線管及其它感性負載。
每一個H橋的功率輸出級由N通道功率MOSFET組成，叫作H橋驅動器。每個橋包含整流電路和限流電路。內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個故障檢測輸出管腳。
HTD8811提供帶有裸露焊盤的ETSSOP16封裝，以及帶裸焊盤的QFN16封裝，能有效改善散熱性能，是無鉛產品，符合環保標準。
■ 特點
● 雙通道H橋電機驅動器
● 驅動兩個直流有刷電機或者一個步進電機
● 低RDS(ON)電阻，650mΩ(HS+LS)
● 1.5A驅動輸出
● 寬電壓供電，2.7V-13V
● 簡單控制接口選項
HTD8811 - 4路PWM接口
HTD8811E - 2路PWM接口
HTD8811P - 4路獨立PWM接口
● 過溫關斷電路
● 短路保護
● 欠壓鎖定保護

■ 應用
●?鋰電池供電玩具 ●?POS 打印機
●?安防相機 ● 辦公自動化設備
●?游戲機 ●?機器人

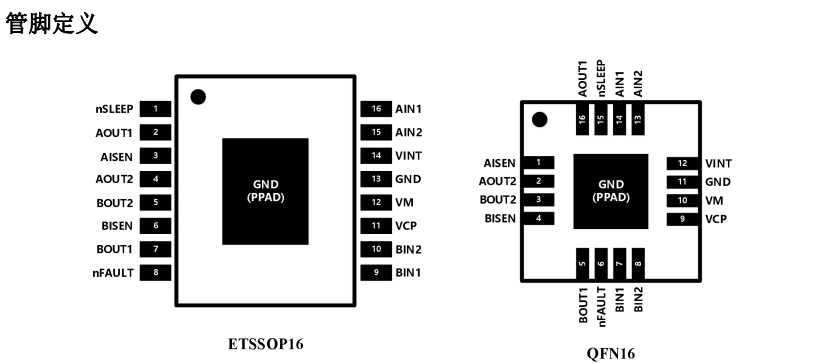

■ 封裝形式

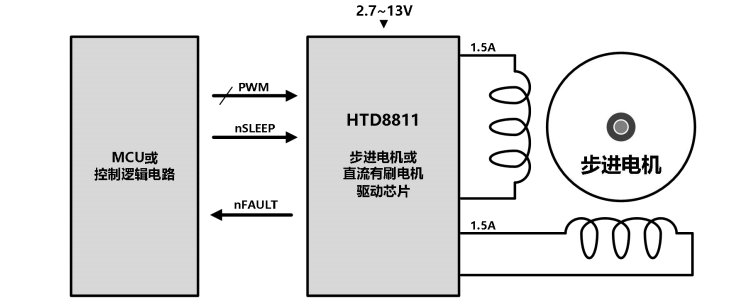

■ 典型應用圖
