產品名稱：HTD8325 5.0A 三路半橋集成驅動芯片
型號： HTD8325
產片介紹：HTD8325是一款包含三路半橋且可獨立控制的驅動芯片，用于驅動一個三相直流無刷電機，或驅動螺線管等其它負載。每路半橋高、低邊均配置N通道功率MOSFET，可輸出5 0A峰值電流。低邊MOSFET的源端，即芯片的功率地可選擇接檢流電阻到地，以檢測輸出電流。
產片介紹：HTD8325是一款包含三路半橋且可獨立控制的驅動芯片，用于驅動一個三相直流無刷電機，或驅動螺線管等其它負載。每路半橋高、低邊均配置N通道功率MOSFET，可輸出5 0A峰值電流。低邊MOSFET的源端，即芯片的功率地可選擇接檢流電阻到地，以檢測輸出電流。
┄┄┄詳細介紹┄┄┄
■ 概述
HTD8325是一款包含三路半橋且可獨立控制的驅動芯片，用于驅動一個三相直流無刷電機，或驅動螺線管等其它負載。每路半橋高、低邊均配置N通道功率MOSFET，可輸出5.0A峰值電流。低邊MOSFET的源端，即芯片的功率地可選擇接檢流電阻到地，以檢測輸出電流。
內部保護功能包含過流保護，短路保護和過溫保護，并提供一個故障檢測輸出管腳。
HTD8325提供一種4mmx4mm的QFN24封裝，并帶有裸露散熱焊盤，能有效改善散熱性能，且為無鉛封裝，符合環保標準。
內部保護功能包含過流保護，短路保護和過溫保護，并提供一個故障檢測輸出管腳。
HTD8325提供一種4mmx4mm的QFN24封裝，并帶有裸露散熱焊盤，能有效改善散熱性能，且為無鉛封裝，符合環保標準。
■ 特點
● 三路獨立半橋電機驅動器。
● 驅動三相直流無刷電機(BLDC)
● 三個獨立用于電流檢測的接地引腳
● 低RDS(ON)電阻，HS+LS=130mΩ
● ±5.0A峰值輸出電流
● 寬電壓供電，5.5V-18V
● 過溫保護
● 短路保護
● 欠壓鎖定保護
● 過溫保護
● 短路保護
● 欠壓鎖定保護
■ 應用
● 手持云臺 ● 消費類產品
● 辦公自動化設備 ● 工廠自動化

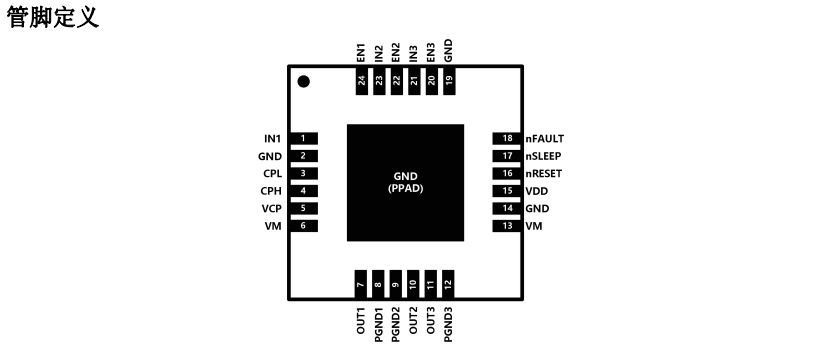

■ 封裝形式

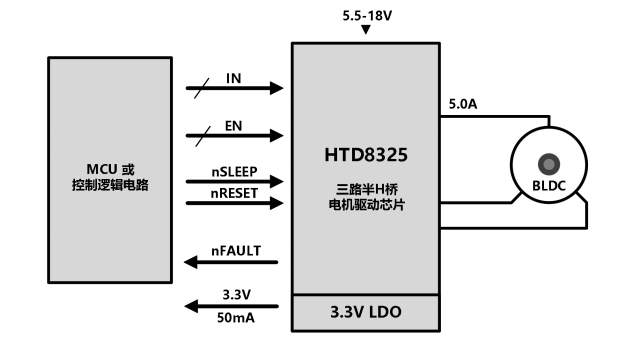

■ 典型應用圖
